本项目现场在北京园林博物馆，该项目使用了霍尼韦尔的MODBUS系统。PLC使用的是西门子S7-300系列PLC，现场采用PROFIBUS工业总线通讯。本应用的目的是对北京园林博物馆中央空调系统冷水机组进行温度、水流量、压力等等相关参数进行监控及数据采集。

应用连接图

PROFIBUS转MODBUS网关在使用时，不需要进行其它编程，只需根据被连设备提供的通讯点表进行简单的配置即可。

网关做为PROFIBUS总线的从站，支持的波特率：9.6Kbps~12Mbps。

网关的MODBUS接口波特率支持：2400、4800、9600、19.2K、38.4K、57.6K、115.2K。本应用中使用的波特率是9600bps。

网关的MODBUS接口字符格式是8位数据位、1位停止位、无校验。

本项目中网关做为MODBUS的从站，连接霍尼韦尔的上位机系统。

网关的配置过程如下：

（1） 在STEP7软件中安装GSD文件。

（2） 在“硬件组态”中添加网关。

（3） 设置网关的DP地址和波特率。

（4） 设置网关参数（包含MODBUS设备的波特率、发送间隔、数据位，此处设置的参数要和被连设备实际参数一致）。

（5） 配置发送、接收的MODBUS数据。

（6） 令网关控制字的第0位置1，即可启动自动发收工作。

（7） 将程序编译下载即可实现S7-300读写数据。

网关电气参数：

● 电源：直流24V/200mA（18V～30V可用）

● 工作环境：-40～55℃，湿度≤95%

● 防护等级：IP20

● 安装方式：35mm导轨

● 重量：500g

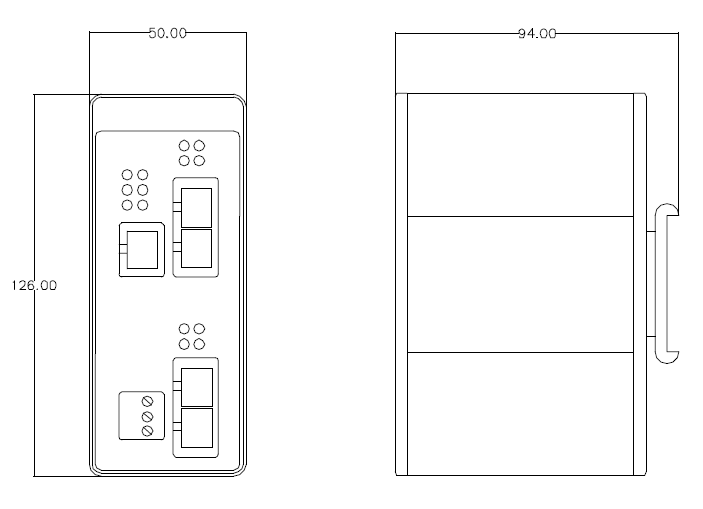

网关尺寸图
