PROFINET远程IO在再生水厂的应用案例
ST34系列是赛思特自动化自主研发的支持多种工业通讯功能的远程IO模块，该产品主要功能是实现各种开关量和模拟量信号的采集和输出。
本项目现场在北京某再生水厂，其日处理污水规模约11万立方米。处理这么大流量的现场，水流量、PH值及浊度的监控就成了一个重要的技术指标，该再生水厂的阀门的流量及水检测分析仪是一个电流信号4-20mA，阀门的开合使用24V、PNP信号驱动，而控制单元是西门子S7-1500 PLC。

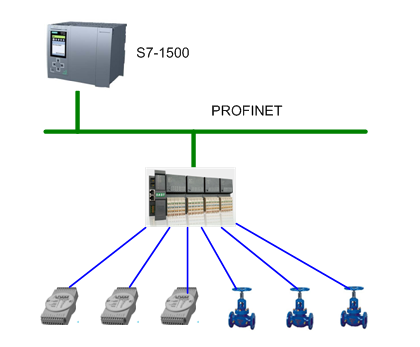

图1：应用连接图
PROFINET远程IO在使用时，不需要进行其它编程，只需根据使用的模块进行简单的配置即可。
IM34D是用于实现PROFINET工业总线的耦合器，连接到PROFINET总线中做为从站使用。适应PROFINET V2.32协议，传输速率100M，连接方式RJ45，最大8个扩展模块。
ST323是用于实现24V开关量信号采集和输出的扩展IO模块，支持16个采集信号和16个输出信号。额定电压为DC24V，支持PNP接线类型，每个通道光耦隔离电压500V。
ST333是用于实现模拟量信号采集和输出的扩展IO模块，支持4个输入信号和4个输出信号。输入和输出通道精度为15位+符号位，支持的电流、电压类型信号包含：0-20mA、4-20mA、0-5V、±5V、0-10V、±10V。
IO模块的配置过程如下：
（1） 在博途软件TIA Portal中安装GSDML文件。
（2） 在“设备和网络”中添加IO模块。
（3） 给IO模块分配PLC，构建Profinet链接。
（4） 设置IO模块的IP地址、子网掩码、设备名称。
（5） 修改实际IO模块的IP地址和名称（IP地址要和实际的PLC地址在同一网段，名称要和IO模块一致）。
（6） 配置添加所选种类的IO模块，并设置IO模块的参数。
（7） 将程序编译下载即可实现S7-1500读写IO模块的数据。
模块电气参数：
● 电源：直流24V/200mA（18V～30V可用）
● 工作环境：-40～55℃，湿度≤95%
● 防护等级：IP20
● 安装方式：35mm导轨
● 重量：500g
模块尺寸图
图2：模块尺寸图
