PROFINET转MODBUS网关与变频器连接的应用案例
本项目现场在天津某污水处理厂，该厂使用了某国产带MODBUS-485接口的变频器。PLC使用的是西门子S7-1200系列PLC，现场采用PROFINET工业以太网通讯。本应用的目的是使用S7-1200设置变频器的参数，同时采集变频器的各种状态值。

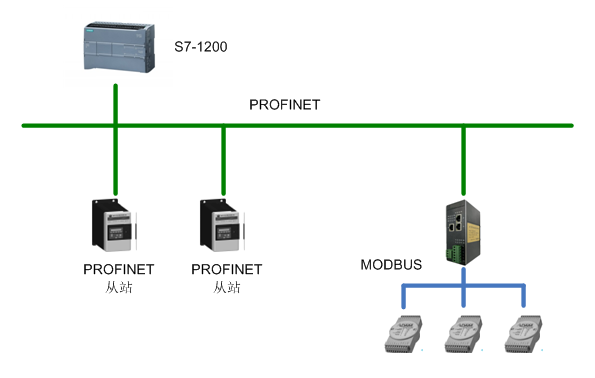

应用连接图
PROFIENT转MODBUS网关在使用时，不需要进行其它编程，只需根据被连设备提供的通讯点表进行简单的配置即可。
网关做为PROFINET网络的Device设备（即从站），带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
网关的MODBUS接口波特率支持：2400、4800、9600、19.2K、38.4K、57.6K、115.2K。本应用中使用的波特率是9600bps。
网关的MODBUS接口字符格式是8位数据位、1位停止位、无校验。
本项目中每台网关连接3台变频器，变频器的MODBUS站地址分别为11、12、13。
网关的配置过程如下：
（1） 在博途软件TIA Portal中安装GSDML文件。
（2） 在“设备和网络”中添加网关。
（3） 给网关分配PLC，构建Profinet链接。
（4） 设置网关的IP地址、子网掩码、设备名称。
（5） 修改实际网关的IP地址和名称（IP地址要和实际的PLC地址在同一网段，名称要和网关一致）。
（6） 设置网关参数（包含MODBUS设备的波特率、发送间隔、数据位，此处设置的参数要和被连设备实际参数一致）。
（7） 配置发送、接收的MODBUS命令。
（8） 令网关控制字的第0位置1，即可启动自动发收工作。
（9） 将程序编译下载即可实现S7-1200读写MODBUS设备的数据。
网关电气参数：
● 电源：直流24V/200mA（18V～30V可用）
● 工作环境：-40～55℃，湿度≤95%
● 防护等级：IP20
● 安装方式：35mm导轨
● 重量：500g

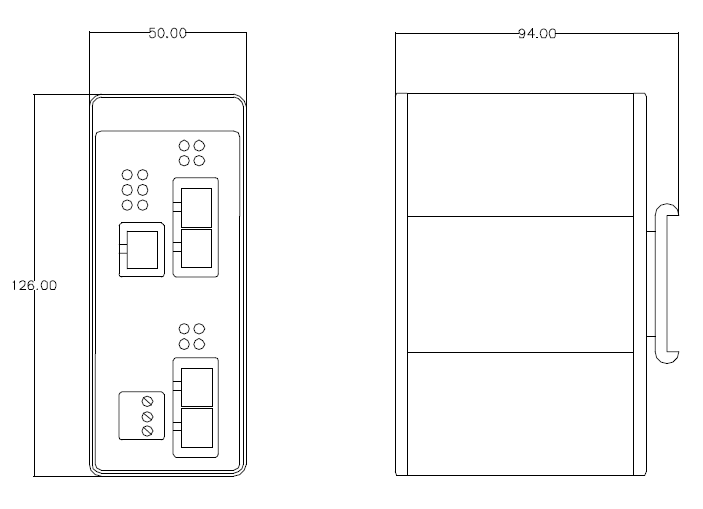

网关尺寸图
